পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | ওয়াটার ওয়েল ড্রিলিং রিগ | মাত্রা (এল * ওয়াট * এইচ): | 2080 * 780 * 1650mm |
---|---|---|---|
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V | ওজন: | 800-950kg |
প্রযোজ্য শিল্প: | নির্মাণ কাজ | পাওয়ার টাইপ: | বৈদ্যুতিক |
আদর্শ: | কোর ড্রিলিং রিগ | ক্ষমতা: | ডিজেল ইঞ্জিন |
লক্ষণীয় করা: | Geological Drilling Rig Machine,Engineering Geological Drilling Rig,200m Geological Drilling Rig Machine |

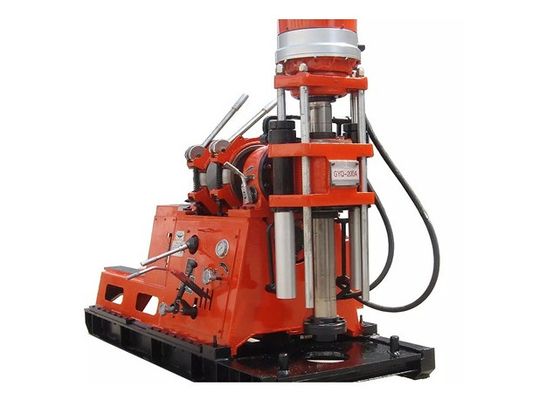

ডিজেল ইঞ্জিন ইঞ্জিনিয়ারিং জিওলজিকাল ড্রিলিং রিগ মেশিন
পণ্যের বর্ণনা
জিওয়াইকিউ -200, জিওয়াইকিউ -200 এ এবং জিওয়াইকিউ -200 বি শিল্প ও বেসামরিক নির্মাণের জন্য উপযুক্ত, পাশাপাশি মহাসড়ক, রেলপথ, ব্রিজ ফাউন্ডেশন, বাঁধের সাইট, জল সংরক্ষণ, জলের কূপ, প্রত্যাশা এবং অন্যান্য প্রকৌশল ভূতাত্ত্বিক জরিপগুলির ইঞ্জিনিয়ারিং ভূতাত্ত্বিক জরিপ , অগভীর তেল এবং গ্যাস খনন, খনি টানেলগুলির বায়ুচলাচল এবং নিষ্কাশন এবং বড় ব্যাসের গাদা গর্ত নির্মাণ constructionগঠনের উপর নির্ভর করে, হিরা, সিমেন্টেড কার্বাইড এবং বুড়ির মতো ড্রিলগুলি ড্রিলিংয়ের জন্য ব্যবহার করা যেতে পারে।এই মডেলের কমপ্যাক্ট কাঠামো, হালকা ওজন, ছোট আকার এবং ভাল বিচ্ছিন্নতার সুবিধা রয়েছে।এই দুটি রিগ নতুন বাজারের চাহিদা মেটাতে বিরল আদর্শ সরঞ্জামগুলির মধ্যে একটি।
প্রধান বৈশিষ্ট্য
1. আরও যুক্তিসঙ্গত গতির পরিসর নির্বাচন করা হয়েছে।আটটি গতির স্তর রয়েছে, কেন্দ্রিক গতির পরিবর্তন, একে অপরের সাথে স্ব-লকিং, বৃহত্তর কম-গতির টর্ক এবং বিস্তৃত ব্যবহার।ইঞ্জিনিয়ারিং ভূতাত্ত্বিক জরিপ এবং ডায়মন্ড কোর ড্রিলিং উভয়ের জন্য উপযুক্ত।
2. ড্রিলিং রিগটির বিপরীত গতির দুটি গতি রয়েছে, যা ত্রুটিগুলি নিরাপদে পরিচালনার জন্য সুবিধাজনক।
৩. রোটারি চাক ব্যবহারকারীদের চয়ন করার জন্য দুটি ধরণের ম্যানুয়াল বল চক এবং স্বয়ংক্রিয় কেন্দ্রীকরণ হাইড্রোলিক চক গ্রহণ করে।
জিওয়াইকিউ -200 হ'ল একটি ম্যানুয়াল বল কার্ড টাইপ, যা ক্ল্যাম্পিংয়ের ক্ষেত্রে নির্ভরযোগ্য, সক্রিয় ড্রিল পাইপটিকে আঘাত করে না এবং বারটি বন্ধ না করে প্রয়োগ করা যেতে পারে।জিওয়াইকিউ -200 এ এবং জিওয়াইকিউ -200 বি হাইড্রোলিক চক টাইপ, যা ছয়-উপায়ে সক্রিয় ড্রিল পাইপ বা রাউন্ড ড্রিল পাইপকে ক্ল্যাম্প করতে পারে।
৪. পর্যাপ্ত যন্ত্রপাতি সহ সজ্জিত, যা গর্তের পরিস্থিতি উপলব্ধি করতে সহায়ক, কম অপারেটিং হ্যান্ডেল, আরও যুক্তিসঙ্গত বিন্যাস, নমনীয় এবং নির্ভরযোগ্য অপারেশন সহ।
5. দুটি-প্লেট সাধারণত বন্ধ ঘর্ষণ ক্লাচ গ্রহণ করা হয়, যা খোলার এবং বন্ধ করতে নমনীয় এবং সামঞ্জস্য করা এবং ব্যবহার সহজ।
G. জিওয়াইকিউ -২০০ বি ড্রিলিং রগের ছিদ্র দিয়ে একটি বৃহত উল্লম্ব রয়েছে, Φ93 মিমি পৌঁছেছে এবং রোটারি স্প্রে করার জন্য 89 ট্রিপল ড্রিল পাইপ ব্যবহার করতে পারে
অপারেশন.
7. সামনের এবং পিছন চলন্ত তেল সিলিন্ডারগুলির সাথে সজ্জিত, গিরিটারটি 465 মিমি পিছনের দিকে সরে যায়, যা ড্রিলিং সরঞ্জামটি উত্তোলন এবং হ্রাস করার জন্য অনেক সুবিধা নিয়ে আসে।
৮. রিগটি ওজনে হালকা, কাঠামোর মধ্যে কমপ্যাক্ট এবং পৃথক করা সহজ এবং পাহাড় বা পাহাড়ে ড্রিলিংয়ের কাজে প্রয়োগ করা যেতে পারে।
প্রযুক্তিগত পরামিতি
পরামিতি মডেল | GYQ -200 | GYQ-200A | GYQ-200B | |
বেসিক পরামিতি | ড্রিলিং গভীরতা | 200m | 200m | 260m |
তুরপুন ঝোঁক | 0-360 ° | |||
রিগ ডাইমেনশনস | 1980 × 780 × 1480mm | 1980 × 780 × 1500mm | 2080 × 780 × 1650mm | |
রিগ ওজন (পাওয়ার বাদে) | 800kg | 900kg | 950kg | |
জাইরোস্কোপ | পাইপ ক্ল্যাম্পিংয়ের পদ্ধতিটি ড্রিল করুন | বল ক্যাসেট | জলবাহী চাক | জলবাহী চাক |
Y160L-4 মোটর সহ উল্লম্ব খাদের গতি | পাওয়ার 15 কেডব্লু গতি 1460rpm পাওয়ার 15 কেডব্লু গতি 1460rpm |
শক্তি 18.5kw গতি 1470rpm |
||
ফরোয়ার্ড গতি | 55; 96; 152; 210; 262; 455; 718; 990rpm | |||
বিপরীত গতি | 44; 206rpm | |||
উল্লম্ব অক্ষ স্ট্রোক | 500mm | |||
উল্লম্ব খাদ টর্ক | 2500N · মি | 3200N · মি | ||
উল্লম্ব শ্যাফ্ট উত্তোলন ফোর্স | 49KN | 72KN | ||
সর্বোচ্চ উল্লম্ব অক্ষ চাপ | 36KN | 54KN | ||
হোল ব্যাস মাধ্যমে উল্লম্ব খাদ | Φ63mm | Φ93mm | ||
খাটান | সর্বোচ্চ উত্তোলন ক্ষমতা (নিম্ন গতির একক দড়ি) | 25KN | ||
ড্রাম গতি | 34; 59; 94; 129rpm | |||
তারের দড়ি তোলার গতি (একক দড়ি একক স্তর) | 0.38; 0.66; 1.05; 1.44m / সেকেন্ড | |||
তারের দড়ি বিশেষ উল্লেখ | Φ12.5mm | |||
দড়ি ক্ষমতা | 30m | |||
মোবাইল ডিভাইস | সিলিন্ডার স্ট্রোক চলমান | 465mm | ||
রিগ থেকে হোলের দূরত্ব | 330mm | |||
পাওয়ার কনফিগারেশন | Y160L-4 মোটর | পাওয়ার 15 কেডব্লু | পাওয়ার 15 কেডব্লু | পাওয়ার 18.5KW, |
গতি 1460 আর / মিনিট | গতি 1460 আর / মিনিট | গতি 1470 আর / মিনিট | ||
L28 ডিজেল ইঞ্জিন | পাওয়ার 20KW | |||
গতি 2200r / মিনিট |
