পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | জিএক্সওয়াইবি ড্রিলিং রিগ | মাত্রা (এল * ওয়াট * এইচ): | 1780x780x1520mm |
---|---|---|---|
প্রযোজ্য শিল্প: | উত্পাদন প্ল্যান্ট, নির্মাণ কাজ, শক্তি ও খনন | পাওয়ার টাইপ: | বৈদ্যুতিন এবং ডিজেল ptionচ্ছিক |
আদর্শ: | কোর ড্রিলিং রিগ | ওজন: | 650kg |
বিশেষভাবে তুলে ধরা: | জিওলজিকাল ড্রিলিং রিগ,কমপ্যাক্ট ওয়াটারওয়েল ড্রিলিং রিগ,হাইড্রোলিক ইঞ্জিনিয়ারিং ড্রিলিং রিগ |
জিএক্সওয়াইবি পাম্প-মেশিন ইন্টিগ্রেটেড ইঞ্জিনিয়ারিং সার্ভে রিগ, ড্রিলিং রিগ মেশিন
পণ্যের বর্ণনা:
জিএক্সওয়াইবি সিরিজের পাম্প-মেশিন ইন্টিগ্রেটেড ইঞ্জিনিয়ারিং জরিপ রিগ ইঞ্জিনিয়ারিং ভূতাত্ত্বিক জরিপের জন্য উপযুক্ত, সলিড ডিপোজিটের সাধারণ জরিপ, বিস্ফোরণ ছিদ্র (ইমপ্যাক্টর দিয়ে সজ্জিত করা যেতে পারে), বিভিন্ন জন্য পরিদর্শন গর্ত কংক্রিট কাঠামো, মাইক্রো গাদা তুরপুন, বাঁধ grouting তুরপুন, ছোট জলের ওয়েল বোরিং, মাটির নোঙ্গর তুরপুন গর্ত.গঠনের উপর নির্ভর করে, ড্রিল বিটগুলি যেমন কার্বাইড, হীরা এবং বুড়ো তুরপুনের জন্য ব্যবহার করা যেতে পারে।
প্রধান বৈশিষ্ট্য:
1. পাম্প-মেশিন সংহত কাঠামো সাইটের ক্ষেত্র হ্রাস করে, একটি পাওয়ার ইঞ্জিন হ্রাস করে, সংরক্ষণ করে শক্তি, এবং অর্থনৈতিক ব্যয় হ্রাস।
2. উচ্চ ইনপুট শক্তি, বড় আউটপুট টর্ক এবং শক্তিশালী তুরপুন ক্ষমতা;
3. জলবাহী ফিড কাঠামো সহ;
4. জলবাহী মুভিং ডিভাইস খোলার তৈরি করতে ব্যবহৃত হয় (এ, বি, সি কনফিগারেশন);
৫. হাই-স্পিড মডেল হার্ড রক ফর্মেশনগুলিতে হীরা ড্রিলিংয়ের জন্য উপযুক্ত;
6. টয়িং কাঠামো দিয়ে সজ্জিত বা দৃ strong় কসরত সহ ট্র্যাক চ্যাসিসে লোড করা;
7. কমপ্যাক্ট কাঠামো, ছোট আকার, হালকা ওজন, সুবিধাজনক বিযুক্তি এবং সমাবেশ;
8. অনেকগুলি পরিবর্তনশীল গতির পর্যায় রয়েছে, এবং প্রক্রিয়াটি অভিযোজনযোগ্যতা শক্তিশালী;
9. বিপরীত ডিভাইসের সাথে, দুর্ঘটনাগুলি পরিচালনা এবং ড্রিল পাইপগুলি আনলোড করার সময় কম শ্রমের তীব্রতা এবং সুরক্ষা;
১০. পার্বত্য ও পর্বতমালার কাজে প্রয়োগ করা যেতে পারে।
প্রযুক্তিগত পরামিতি:
মডেল | GXYB -1 | GXYB-1A | GXYB-1B | GXYB-1C | GXYB-1CQ |
উল্লম্ব খাদ গতি | ফরোয়ার্ড: 61,163,338,654r / মিনিট | ফরোয়ার্ড: 82,220,465,883r / মিনিট | |||
বিপরীত: 45r / মিনিট | বিপরীত: 61r / মিনিট | ||||
মাত্রা (দৈর্ঘ্য এক্স প্রস্থ x উচ্চতা) | 1400 × 1000 × 1500mm | 1780 × 780 × 1520mm | |||
ওজন (পাওয়ার বাদে) | 500kg | 650Kg | |||
উদ্বোধনী উপায় যাক | বাক্সের বাইরে | পাওয়ার হেড হাইড্রোলিকালি পেছনের দিকে সরানো | |||
পাইপ ক্ল্যাম্পিংয়ের পদ্ধতিটি ড্রিল করুন | বল ক্যাসেট | জলবাহী চাক | বল ক্যাসেট | ||
ব্যাস ড্রিলিং | 150mm, 75mm | ||||
ড্রিলিং গভীরতা | 30m, 150M | ||||
তুরপুন ঝোঁক | 0-360 ° | ||||
ঘাই | 500mm | ||||
রেটেড চাপ | 20KN | ||||
রেটেড লিফটিং ফোর্স | 25KN | ||||
উল্লম্ব খাদ টর্ক | 1200N · মি | ||||
উত্তোলন ক্ষমতা | 15KN | ||||
তারের দড়ি তোলার গতি | 0.22,0.95,1.95,5.3m / সেকেন্ড | ||||
তারের দড়ি ব্যাস | 9.3mm | ||||
দড়ি ক্ষমতা | 35 মি | ||||
পাম্প প্রকার | অনুভূমিক একক সিলিন্ডার ডাবল-অভিনয় | ||||
সর্বাধিক পাম্প প্রবাহ | 104L / মিনিট | ||||
জল পাম্প সর্বোচ্চ অনুমোদিত চাপ | 1.2MPa | ||||
ওয়ার্কিং ওয়াটার পাম্পের চাপ | 0.7MPa | ||||
পাম্প স্ট্রোক টাইমস | 132min -1 | ||||
পাম্প সিলিন্ডার লাইনার ব্যাস | 80mm | ||||
জল পাম্প পিস্টন স্ট্রোক | 100mm | ||||
ডিজেল ইঞ্জিন শক্তি এবং গতি | ডিজেল ইঞ্জিন S1100M, 11KW, 2200r / মিনিট | ||||
মোটর শক্তি এবং গতি | বৈদ্যুতিক মোটর Y160M-4,11KW, 1500r / মিনিট |

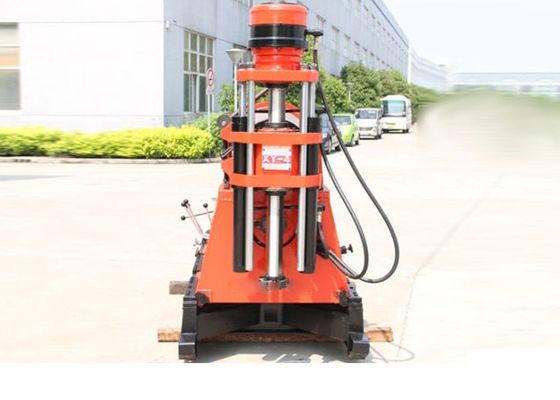

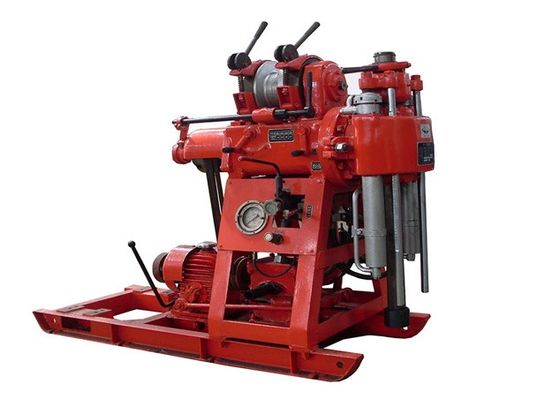

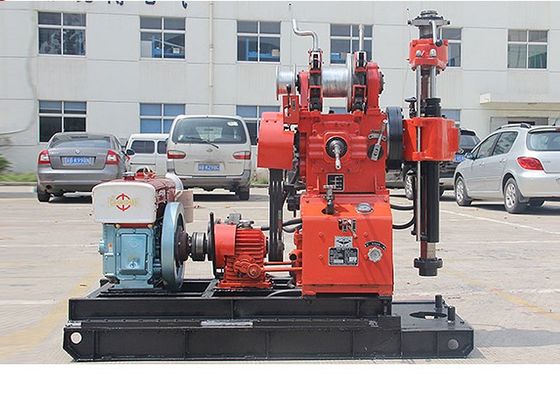

পণ্যের বিবরণ চিত্র:
