পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | YDL-300HDX তুরপুন রিগ | মাত্রা (এল * ওয়াট * এইচ): | 7200x2100x2800mm |
---|---|---|---|
প্রযোজ্য শিল্প: | উত্পাদন প্ল্যান্ট, নির্মাণ কাজ, শক্তি ও খনন | পাওয়ার টাইপ: | বৈদ্যুতিক |
ব্যবহার: | কয়লা, জল ভাল | ওজন: | 11500kg |
ড্রিলিং গভীরতা: | 400 | সর্বোচ্চ উত্তোলন উচ্চতা: | 4.5 মিটার উঁচু |
সর্বোচ্চ মাথা উত্তোলন শক্তি: | 25t | ||
লক্ষণীয় করা: | Crawler Water Well Drilling Machine,Water Well Hydraulic Drilling Machine,Rotary Water Well Drilling Equipment |

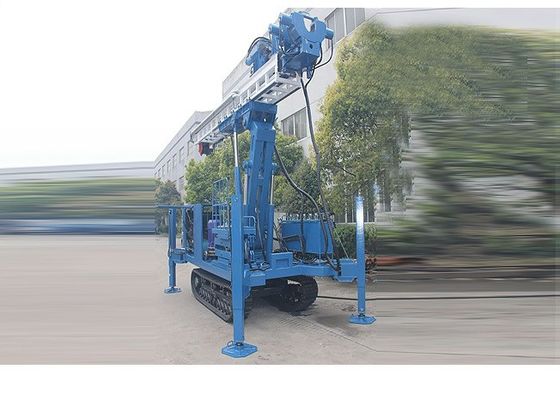

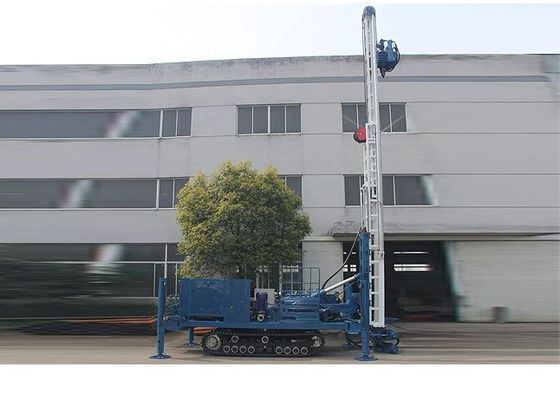

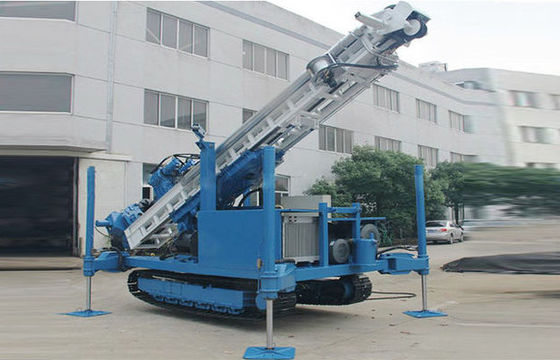

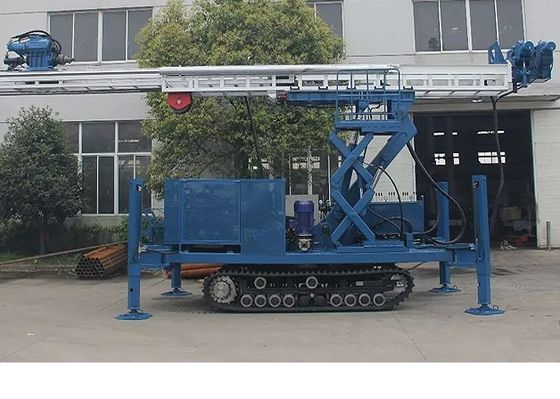

হাইড্রোলিক ওয়াটার ওয়েল হাইড্রোলিক ক্রোলার ড্রিলিং মেশিন
পণ্যের বর্ণনা
YDL-300HDX পূর্ণ হাইড্রোলিক উচ্চ লিফ্ট মাল্টিফাংশনাল ড্রিলিং রগ একটি নতুন ধরণের, উচ্চ দক্ষতা, শক্তি সঞ্চয়, মাল্টিফাংশনাল পূর্ণ জলবাহী ড্রাইভ, পাওয়ার হেড উচ্চ লিফ্ট মাল্টিফান্শিয়াল তুরপুন রিগ।মূলত কূপ তুরপুন জন্য ব্যবহৃত হয় যেমন জলের কূপ, মনিটরিং কূপ, ভূতাত্ত্বিক শীতাতপ নিয়ন্ত্রণ কক্ষ, জাতীয় প্রতিরক্ষা প্রকল্প, অ্যান্টি-ফ্লোটিং অ্যাঙ্কর, কেবল স্থির নোঙ্গর, উচ্চ-চাপের রোটারি জেটস, ইত্যাদি;জলবিদ্যুৎ প্রকল্প, রেলপথ, মহাসড়ক, নগর ভিত্তি এবং অন্যান্য শিলাগুলির জন্যও উপযুক্ত মাটি ইঞ্জিনিয়ারিংয়ের বৃহত অ্যাপারচার উল্লম্ব গর্ত নির্মাণ;গ্রাউটিং শক্তিবৃদ্ধি ছিদ্র;ছোট ফাউন্ডেশন গাদা গর্ত;ক্ষুদ্র পাইলস ইত্যাদি ড্রিলিং রগটি সংশ্লিষ্ট তুরপুন সরঞ্জামগুলি সজ্জিত করার পরে এটি বিভিন্ন প্রক্রিয়া সম্পাদন করতে পারে যেমন বায়ুসংক্রান্ত ডাউন-দ্য গর্ত হাতুড়ি তুরপুন, এয়ার ফেনা তুরপুন, গ্যাস লিফট বিপরীত প্রচলন তুরপুন, দীর্ঘ সর্পিল তুরপুন, কাদা প্রচলন তুরপুন, এক্সেন্ট্রিক নল তুরপুন, ডেন্টাল তুরপুন চাকা বিট ড্রিলিং, জলবাহী হাতুড়ি তুরপুন, ইত্যাদি।
এই র্যাগের বৃহত্তম বৈশিষ্ট্যটি হ'ল পাওয়ার হেডটির স্ট্রোকটি 7 মিটার হয় এবং এটি একটি বড় টর্ক হাইড্রোলিক মোটর দিয়ে স্যুইচ করা থাকে এবং সিলিন্ডারে একটি বড় প্রবণতা এবং উত্তোলনের ক্ষমতা থাকে।সর্বোচ্চ অনুভূমিক উত্তোলনের উচ্চতা 4.5 মিটার।ব্যবহারকারীরা শ্রমের তীব্রতা হ্রাস করতে হাইড্রোলিক দূরবীণ ম্যানিপুলেটর এবং বুস্টার পাম্প চয়ন করতে পারেন।
পাওয়ার হেডের একাধিক গতি রয়েছে, যা তুরপুনের পরিসীমা আরও বিস্তৃত করে।হাইড্রোলিক আউটরিগারের একটি বড় স্ট্রোক রয়েছে এবং ক্রেন ক্রেন ছাড়াই মাঠে স্থানান্তর করা যেতে পারে।
প্রধান বৈশিষ্ট্য
1. তুরপুন শক্তির দৃ strong় তুরপুন ক্ষমতা, প্রশস্ত অ্যাপ্লিকেশন পরিসীমা, দ্রুত তুরপুন গতি, শক্ত দুর্ঘটনা হ্যান্ডলিং ক্ষমতা, এবং উচ্চ তুরপুন দক্ষতা আছে।
2. রিগের পাওয়ার হেড যান্ত্রিকভাবে এবং জলবাহীভাবে পরিবর্তনশীল হতে পারে।ডাউন-দ্য-হোল হাতুড়ি, হিল পাইপ, সম্পূর্ণ কেসিং এবং এলোয় টার্নিংয়ের মতো বিভিন্ন ড্রিলিং পদ্ধতির জন্য উপযুক্ত।
মাস্টের উপর 3, 2 টি বৃহত তেল সিলিন্ডার, 25 টন উত্তোলনকারী বলটি, খাঁজকাটা পাইপ দিয়ে ড্রিলিং করার সময় আবরণটি টানতে ব্যবহার করা যেতে পারে, ছোট অ-খননকার্য নির্মাণের জন্যও ব্যবহার করা যেতে পারে।
4. সর্বোচ্চ অনুভূমিক উত্তোলনের উচ্চতা 4.5 মিটার, এবং সর্বোচ্চ উচ্চতা কোণ 30 ° °
৫. প্ল্যাটফর্মের একপাশে হাইড্রোলিক টেলিস্কোপিক প্ল্যাটফর্মটি সজ্জিত করা হয়েছে, যাতে লোকেরা দাঁড়িয়ে থাকা অবস্থায় ড্রিল পাইপগুলি লোড এবং আনলোড করতে পারে যা সুবিধাজনক এবং নিরাপদ।
The. ড্রিলিং রিগ অভ্যন্তরীণ এবং বহিরাগত দূরবীন মাস্টগুলি গ্রহণ করে, পাওয়ার হেড ট্র্যাভেলটি 7 মিটার, এবং দুটি 3 এ পৌঁছায় মিটার ড্রিল রডগুলি একবারে ড্রিল করা যায়, যা একবার ড্রিল রড যুক্ত করার সময়কে হ্রাস করে এবং দক্ষতা দ্বিগুণ করে।উচ্চ-চাপ রোটারি স্প্রে জন্য বিশেষত উপযুক্ত।
1.5. 1.5 মিটার একটি স্ট্রোক সহ একটি প্রপেলিং ফ্রেম দিয়ে সজ্জিত, মাস্টটিকে সরাসরি ঘরের বা সমর্থনে ঠেলা যায়
স্থল, এবং তুরপুন আরও স্থিতিশীল।
৮. প্রধান খাদটি একটি দূরবীন সংক্রান্ত বাফার প্রক্রিয়া গ্রহণ করে, যা ড্রিলিংয়ের সরঞ্জামটিকে কার্যকরভাবে রক্ষা করতে পারে এবং একই সময়ে, এটি ঝাঁকুনির সময় ড্রেল রড তারের বাকল ক্ষতিগ্রস্ত হওয়া থেকে রক্ষা করে।
9. রিগটি অরিফিস ডিভাইসে একটি হাইড্রোলিক গ্রিপার সহ সজ্জিত, যা সহায়তার সময় এবং শ্রমের তীব্রতা হ্রাস করার জন্য স্বয়ংক্রিয়ভাবে ঝাঁকুনি ছেড়ে দেয়।অরফিসটি একটি গাইড ডিভাইসে সজ্জিত, যা তুরপুনকে আরও স্থিতিশীল এবং নির্ভরযোগ্য করে তোলে।
10. ড্রিলিং রিগটি ক্রোলার চ্যাসিসে মাউন্ট করা হয়, যাতে পুরো মেশিনটি স্থানান্তরিত হয় এবং হাঁটাচলা দ্রুত এবং আরও সুবিধাজনক হয়।ব্যবহারকারীরা লোহার ট্র্যাক বা ইঞ্জিনিয়ারিং রাবার ট্র্যাকগুলি চয়ন করতে পারেন।ইঞ্জিনিয়ারিং রাবার ট্র্যাকগুলি মাটিতে আঘাত করে না এবং তারা শহরগুলিতে কাজ করতে পারে।
১১. রিগটিতে ৪ টি লং-স্ট্রোক আউটরিগার সিলিন্ডার ব্যবহার করা হয়, যা উভয় পক্ষের বা alচ্ছিক জলবাহী পার্শ্বের দিকে ঘোরানো যেতে পারে
টেলিস্কোপিক পা4 আউটরিগার সিলিন্ডারগুলি ব্রেসড হওয়ার পরে, স্ট্রোকটি 1600 মিমি পৌঁছে যায় এবং গাড়িটি সরাসরি beেলে দেওয়া যায় No কোনও ক্রেন রগ প্রয়োজন হয় না।লোডিং এবং আনলোডে স্থানান্তরিত হতে পারে।
12. রিগের হাইড্রোলিক সিস্টেমের প্রধান উপাদানগুলি হ'ল দেশী এবং বিদেশী বিখ্যাত পণ্য, যা পুরো মেশিনের কার্যকারিতা স্থিতিশীল এবং নির্ভরযোগ্য করে তোলে এবং পরিষেবা জীবন দীর্ঘ হয়।
13. ড্রিলিং রিগটি বিভিন্ন তুরপুন প্রক্রিয়াগুলিতে প্রয়োগ করা যেতে পারে: দীর্ঘ সর্পিল তুরপুন, এয়ার ডিটিএইচ হাতুড়ি তুরপুন, কাদা পজিটিভ সার্কুলেশন পুরো কেসিং তুরপুন, টিউব দিয়ে বায়ু ডিটিএইচ হাতুড়ি খাঁজ ড্রিলিং, শঙ্কু বিট ড্রিলিং, উচ্চ চাপ স্পিনিং স্প্রে কাজ এবং তাই চালু.
14. মাস্টের শীর্ষে একটি সরঞ্জাম উত্তোলন (2 টন উত্তোলন বল) রয়েছে, যা ড্রিল রডগুলির মতো সরঞ্জাম উত্তোলনের জন্য সুবিধাজনক।
15. মাস্টের পাশের প্ল্যাটফর্মে, ব্যবহারকারীরা একটি হাইড্রোলিক টেলিস্কোপিক ম্যানিপুলেটর চয়ন করতে পারেন, যা ঝুঁকির ছিদ্র অপারেশনগুলির জন্য একটি ভাল সহায়ক।
16. রিগের একটি উচ্চ-অবস্থানের রোটারি প্ল্যাটফর্ম রয়েছে, যা নির্মাণের সময় দড়িটিকে আরও নমনীয় করে তোলে।
17, ব্যবহারকারীর প্রয়োজন অনুসারে, একটি বুস্টার পাম্প (মোটর বা হাইড্রোলিক মোটর ড্রাইভ) দিয়ে কনফিগার করা যায়।
18. ব্যবহারকারীরা তুরপুন শক্তির শক্তি হিসাবে বৈদ্যুতিক মোটর বা ডিজেল ইঞ্জিন চয়ন করতে পারেন।
19. ব্যবহারকারীরা তাদের প্রয়োজন অনুযায়ী শর্ট স্ট্রোক বা দীর্ঘ স্ট্রোক কাস্টমাইজ করতে পারেন।
প্রযুক্তিগত পরামিতি:
ব্যাস ড্রিলিং | Φ150-Φ400mm |
ড্রিলিং গভীরতা | 400 |
অভিযোজন প্রক্রিয়া | ড্রিলিং ওয়াটার ওয়েলস, অ্যান্টি-ফ্লোটিং অ্যাঙ্করস, কেবল স্থিত অ্যাংকারস, উচ্চ চাপের রোটারি জেটস, পাইপ শেড সাপোর্ট, পজিটিভ এয়ার সার্কুলেশন, এয়ার লিফ্ট রিভার্স সার্কুলেশন |
সর্বোচ্চ উত্তোলন উচ্চতা | 4.5 মিটার উঁচু |
পাওয়ার হেডের গতি ঘোরানো | 0 ~ 6 আর / মিনিট (স্টেপলেস স্পিড রেগুলেশন), 6-188 / মিনিট |
পাওয়ার হেডের সর্বাধিক টর্ক | 12000Nm |
সর্বোচ্চ মাথা উত্তোলন শক্তি | 25T |
গতি বাড়িয়ে দিন | 0-3 মি / মিনিট (স্টেপলেস স্পিড রেগুলেশন); 3,3.74,7.54,15.08,18.1,21.84 মি / মিনিট (দ্রুত) |
পাওয়ার হেডের সর্বাধিক চাপ | 12.8T |
গতি টিপে | 0-5.9 মি / মিনিট (স্টেপলেস স্পিড রেগুলেশন); 5.9,7.34,14.78,29.57,42.83 মি / মিনিট (দ্রুত) |
চাপ উত্তোলন সিলিন্ডার স্ট্রোক | 3500mm |
পাওয়ার হেড সর্বাধিক ভ্রমণ | 7000mm |
প্রোপালশন স্ট্রোক | 1500mm |
মাস্ট প্রবণতা | -5 ~ 120 °, সর্বোচ্চ উচ্চতা কোণ 30 ° |
ন্যূনতম গ্রাউন্ড ক্লিয়ারেন্স | 360 mm |
সরঞ্জাম উত্তোলন লিফিং ফোর্স | 2T |
সরঞ্জাম উত্তোলনের গতি | 20m / মিনিট |
সরঞ্জাম উত্তোলন তারের দড়ি ব্যাস | Φ9.3mm |
সরঞ্জাম উত্তোলন ক্ষমতা | 50m |
Ptionচ্ছিক জলবাহী টেলিস্কোপিক ম্যানিপুলেটর | ইনক্লিনড হোল অপারেশন: Φ73, ΦΦ,, Φ89 ড্রিল পাইপ × 3 মিটার বা 6 মিটার |
পুরো মেশিন রোটেশন মোড | পুরো মেশিনের স্বয়ংক্রিয় টার্নিং, পিন পজিশনিং করা |
চলার গতি | 1.5km / ঘঃ |
চূড়ান্ত কোণ | 25 ° |
ট্র্যাক চ্যাসি | ইঞ্জিনিয়ারিং রাবার ট্র্যাক |
ক্ষমতা | বৈদ্যুতিক মোটর 55 + 18.5KW |
মাত্রা (দৈর্ঘ্য id প্রস্থ × উচ্চতা) | 7200 × 2100 × 2800 (পরিবহন স্থিতি) |
ওজন | 11500kg |
