পণ্যের বিবরণ:
প্রদান:
|
ড্রিল গভীরতা: | 300m | পাওয়ার টাইপ: | ডীজ়ল্ |
---|---|---|---|
ব্যবহার: | জল ভাল | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V |
মাত্রা (এল * ওয়াট * এইচ): | 12500 * 2480 * 3400MM | ওজন: | 19.3T |
ব্যাস ড্রিল: | 150-1500mm | বন্দুকাদির কাঠাম: | সিনো ট্রুক ইইউ III |
আবেদন: | জল ভাল | ড্রিলিং পদ্ধতি: | কাদা রোটারি ড্রিলিং, ডিটিএইচ |
বিশেষভাবে তুলে ধরা: | যানবাহন মাউন্ট ড্রিলিং সরঞ্জাম,রোটারি টেবিল তুরপুন রিগ,300 মি ট্রাক চালিত তুরপুন রিগ |

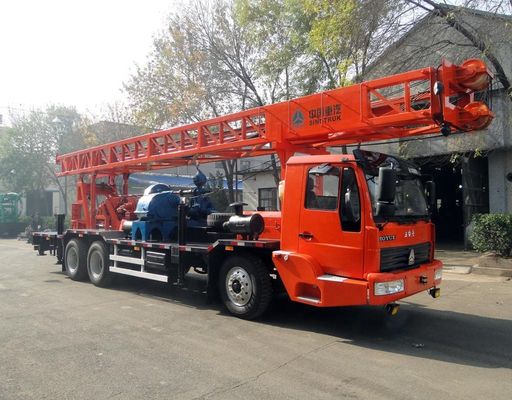

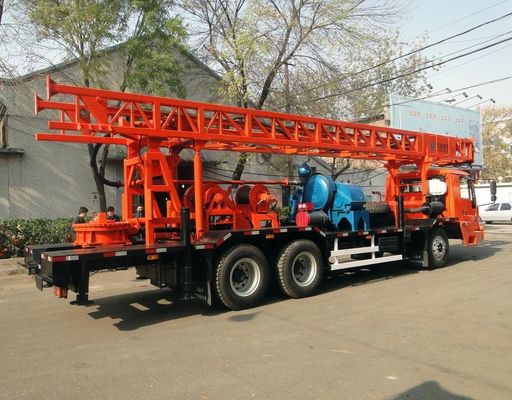

BZC300ZY 300 মি ওয়াটার ওয়েল ট্রাক মাউন্টড ড্রিলিং মেশিন
আরও নকশা সুবিধা
1. BZC350ZY যানবাহন চালিত তুরপুন সরঞ্জাম একটি ঘূর্ণন তুরপুন রিগ হয়।
2. ড্রিলিং রিগটি সাইনট্রুক 6 * 4 ড্রাইভ ফর্ম বিশেষ ট্রাক চ্যাসিস সহ সজ্জিত, এবং স্থানান্তর কেস, প্রধান ড্রাইভ, গিয়ারবক্স, ডুয়েল-উইঞ্চ, স্লারি পাম্প, রোটারি টেবিল, ড্রিল টাওয়ার এবং স্টিল ওয়্যার ফিডিং সিস্টেমগুলি সমস্ত মাউন্ট করা হয়েছে চ্যাসি।
৩. বিদ্যুৎ ব্যবস্থা
BZC350ZY ট্রাক মাউন্টড ড্রিলিং রিগগুলি স্বয়ংচালিত ইঞ্জিনগুলিতে সজ্জিত এবং অতিরিক্ত স্থানান্তর কেস এবং হাইড্রোলিক সিস্টেম সহ সজ্জিত।অতএব, ট্রাক এবং তুরপুন প্রক্রিয়া একই সাথে কাজ করতে পারে।
৪. থ্রি-ফেজ এসি উত্পাদক সেটটি রাতের বেলা ওয়েল্ডিং অপারেশন এবং সরঞ্জাম রক্ষণাবেক্ষণের জন্য যানবাহনটি চালিত ড্রিলিং মেশিনের সুবিধার্থে সরবরাহ করে।
৫. বিজেডসি 50৫০ জাই ডুয়াল-উইঞ্চ এবং ড্রিল টাওয়ার পুলি ব্লক ইত্যাদি দিয়ে সজ্জিত যা ড্রিলিং চাপ বাড়ানোর জন্য কাজ করে এবং কাদা শিলা, এবং বিছানা শিলা ইত্যাদিতে ড্রিলিংয়ের জন্য জলকে ভালভাবে ড্রিলিংয়ের ক্ষেত্রে সহায়তা করে এই নকশাটি উন্নতি করতে খুব কার্যকর তুরপুন দক্ষতা।
6. ড্রাইভিং সিস্টেম
এই ট্রাকের মাউন্ট করা ড্রিলিং রিগ মূলত যান্ত্রিক চালিত।ড্রিল টাওয়ার এবং চারটি স্তরের পা হাইড্রোলিকভাবে নিয়ন্ত্রণ করা হয়।দুটি যান্ত্রিক পা, ট্রান্সফার কেস এবং স্লারি পাম্পের ভালভগুলি বায়ুসংক্রান্তভাবে নিয়ন্ত্রণ করা হয়।
7. বিদ্যুৎ ব্যবস্থা
BZC350ZY ট্রাক মাউন্টড ড্রিলিং রিগগুলি স্বয়ংচালিত ইঞ্জিনগুলিতে সজ্জিত এবং অতিরিক্ত স্থানান্তর কেস এবং হাইড্রোলিক সিস্টেম সহ সজ্জিত।সুতরাং, ট্রাক এবং তুরপুন প্রক্রিয়া একই সাথে কাজ করতে পারে।
8. ড্রিলিং পদ্ধতি
একটি স্ট্যান্ডার্ড BZC350ZY ট্রাক মাউন্ট ড্রিলস রিগ দিকনির্দেশক প্রচলন তুরপুন পদ্ধতি গ্রহণ করে।BW850 / 2A স্লারি পাম্প দিয়ে সজ্জিত, এটি তুরপুন তরল হিসাবে স্লারি ব্যবহার করে এবং অবশেষে উচ্চ চাপের নিমজ্জনকারী পাম্পের সাহায্যে সরাসরি সংবহন ড্রিলিং অর্জন করে।
সঠিক তুরপুন সরঞ্জামগুলি দিয়ে সজ্জিত হলে, তুরপুন মেশিন অন্যান্য তুরপুন পদ্ধতিও অর্জন করতে পারে।
অ্যাপ্লিকেশন
এই ট্রাকের মাউন্ট করা ড্রিলিং রিগের রোটারি টেবিলটি বড় টর্কের সাথে আসে এবং ফলস্বরূপ ড্রিল সরঞ্জামগুলি একটি গর্ত দ্রুত করে তোলে।বর্তমানে, আমাদের ড্রিলিং রিগ জল সংরক্ষণ প্রকল্পগুলিতে, শিল্প গভীর কূপের তুরপুন, প্রচলিত জলের কূপ এবং ভূতাত্ত্বিক কূপ, ইত্যাদি এবং জাতীয় প্রতিরক্ষা ক্ষেত্রগুলিতে কয়েকটি নাম প্রয়োগ করেছে applicationsএটি কাদামাটি, বালি, বিছানা শিলা, বেসাল্ট স্তর এবং আরও অনেক কিছুতে ড্রিলিংয়ের জন্য প্রযোজ্য।
স্ট্যান্ডার্ড কনফিগারেশন
তুরপুন গভীরতা (এম) |
80 |
300 |
|
বোরিহোল ব্যাস (মিমি) |
1500 |
500 |
|
রোটারি টেবিলের গতি (আর / মিনিট) |
21.2;36;63.2;100,6;155;20.2 (বিপরীত) |
||
রোটারি টেবিল টর্ক (KN.m) |
18;10.6;6;3.8;2.5;18.9 (বিপরীত) |
||
মূল উইঞ্চের একা টানুন (একক উইঞ্চ দড়ি দিয়ে) (কেএন) |
30 |
||
সর্বোচ্চ।মূল ডানা (কেএন) এর শক্তি টানুন |
180 |
||
সহায়ক হাইড্রোলিক উইঞ্চ (একক উইঞ্চ দড়ি দিয়ে) (কেএন) এর টানুন বল |
40 |
||
সর্বোচ্চ।সহায়ক হাইড্রোলিক উইঞ্চ (কেএন) এর শক্তি টানুন |
160 |
||
হুকের উন্নত ক্ষমতা (কেএন) |
180 |
||
ড্রিল টাওয়ার (কেএন) বহন করার ক্ষমতা |
180 |
||
ড্রিল টাওয়ারের উচ্চতা (মিমি) |
11500 |
||
লোড ভারবহন ক্ষমতা (টি) |
25 |
||
কান্ড ড্রিল |
প্রধান ড্রিল স্টেম (মিমি) |
108 × 108 × 7500 |
|
দ্বিতীয় ড্রিল স্টেম (মিমি) |
OD89 × 10 × 5500 |
বন্দুকাদির কাঠাম |
মডেল |
TAZ5183TZJ (ক্রেন ট্রাক চ্যাসিস) |
|
ড্রাইভ প্রকার |
6 × 4 |
||
ইঞ্জিন |
মডেল এবং প্রকার |
CA6DE3-20E3 ইউরো III |
|
রেটেড পাওয়ার (কেডব্লু) |
147 |
||
আবর্তনের গতি (আর / মিনিট) |
2300 |
||
সামগ্রিক মাত্রা (L × W × H) (মিমি) |
11110 × 2490 × 2500 |
||
জাতীয় ঘোষনায় মডেল পিআরচিনির |
TAZ5173TZJBZC350 জলের ওয়েল ড্রিলিং রিগ |
ওজন (কেজি) |
19340 |
পরিবহণের মাত্রা (L × W × H) (মিমি) |
12160 * 2490 * 3440 |
সামগ্রিক মাত্রা (L × W × H) (মিমি) |
11110 * 2490 * 13110 |
